| Ingrese Nombre Completo: |
|
|
| P1) Nesecito girar la tuerca... ¿en que posición A,B,C es mas conveniente hacer la fuerza para tener mayor torque? |
|
| A
B
C
|
|
|
|

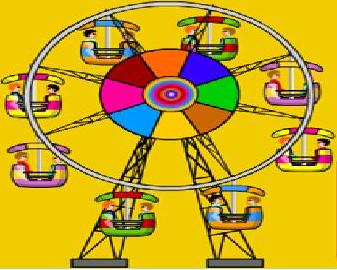

| P2) ¿En la atracción mecanica cúal canasta tiene mayor velocidad angular? |
|
| Las de arriba
Las de abajo
Todas tienen la misma velocidad angular
|
|
|
|

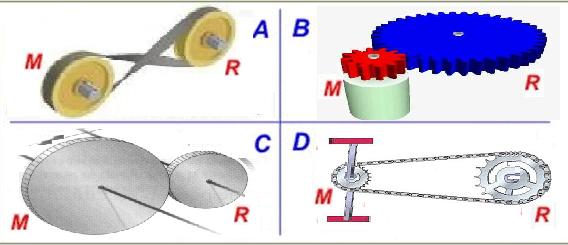

| Basado en el siguiente grafico contesta: |
 |
|
| P3) ¿En cúal de los siguientes multiplicadores de velocidad, el eje R gira a mayor velocidad que M? |
| A
B
C
D
|
|
| P4) ¿En cúal de los siguientes multiplicadores de velocidad NO hay inversión de giro? |
| A
B
C
D
|
|
|
|

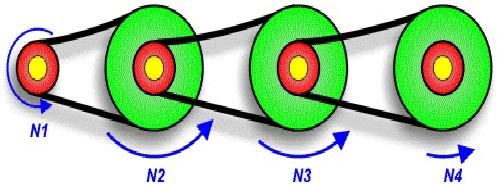

| Si las poleas rojas son todas iguales y las poleas verdes también son todas iguales responda: |
 |
|
| P5) ¿En que polea N1, N2, N3 o N4 se tiene mayor torque? |
| N1
N2
N3
N4
|
|
| P6) ¿En que polea N1, N2, N3 o N4 se tiene mayor velocidad? |
| N1
N2
N3
N4
|
|
| P7) ¿En cual de las bandas de transmisión se tiene mayor tensión(fuerza)? |
| Banda de N1-N2
Banda de N2-N3
Banda de N3-N4
La misma fuerza en todas las bandas
|
|
|
|

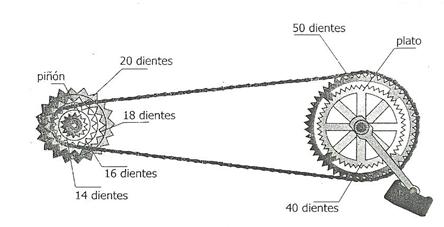

| Basado en el siguiente grafico de transmisión de piñones Plato-Piñón donde se aplica una fuerza en el pedal contesta: |
 |
|
| P8) ¿En que combinación Plato-piñón se tiene mas torque en el piñón: 40-14 o 50-16? |
| Plato40 - Piñón14
Plato50 - Piñón16
El mismo torque en ambas combinaciones
|
|
| P9) ¿En que combinación Plato-piñón se tiene mas torque en el piñón: 40-16 o 50-20? |
| Plato40 - Piñón16
Plato50 - Piñón20
La misma velocidad en ambas combinaciones
|
|
| P10) ¿En que combinación Plato-piñón se tiene mas fuerza en la cadena al pedalear: 50-20 o 50-14? |
| Plato50 - Piñón20
Plato50 - Piñón14
La misma fuerza en la cadena para ambas combinaciones
|
|
|
|

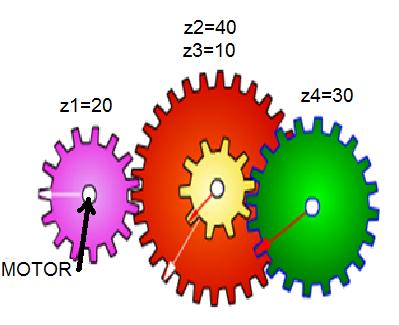

| Basado en el siguiente grafico de engranajes donde z1,z2,z3 y z4 representan numero de dientes de cada engrane, contesta: |
 |
|
| P11) Si el torque del motor (z1) es de 300Nm ¿cúal es el torque en el engranje z4? |
| 50Nm
200Nm
1500Nm
1800Nm
|
|
| P12) Si la velocidad angular del motor (z1) es de 300rpm ¿cúal es la velocidad en el engrane z4? |
| 50rpm
200rpm
1500rpm
1800rpm
|
|
|
|

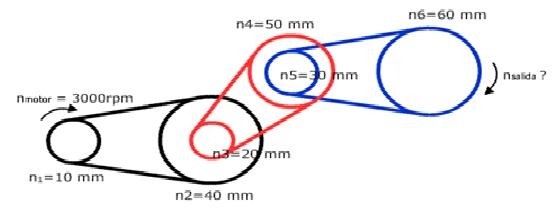

El siguiente esquema representa un sistema de transmisión rotacional donde el elemento n1(negro) esta anclado
a un motor que gira a 3000rpm. Contesta las siguientes preguntas: |
 |
|
| P13) ¿Este esquema puede representar que tipo de sistemas? |
| Poleas y Ruedas de fricción
Poleas y Piñones
Piñones y Engranajes
Todas las anteriores
|
|
| P14) El elemento n2 de 40mm (negro) tiene una velocidad de: |
| 750rpm
1000rpm
1500rpm
3000rpm
|
|
| P15) Los elementos n2 de 40mm (negro) y n3 de 20mm (rojo) están unidos y giran a la misma velocidad angular, podemos afirmar que: |
| El torque de n2 es mayor que el torque de n3
El torque de n3 es mayor que el torque de n2
Los torques de n2 y n3 son iguales
|
|
| P16) ¿El torque de n3 es mayor que el de n5? |
| Si
No
No se puede saber (faltan datos)
|
|
|
| |
|
